Produkteigenschaften

Style: Fixed

Electrode Stroke: Vertical

Übertragung: Pneumatisch

Welding Spot Number: Multiple

Type: Special

Automatic Or Manual: Both

Current: Alternating Current

Wire Type: Coils or Bars

Min. Spacing: 50mm

Transport Package: at Customer's Requrest

Specification: export standard

Trademark: xinchang

Origin: Ningbo China

Produktionskapazität: 100sets/Year

Anpassung: Available

Control: Automatic

Cooling Way: Water Cooling

Lieferfähigkeit & Zusatzinformationen

Unterstützung über: 100sets/Year

Verpackung & Lieferung

Verkaufseinheiten:

Piece/Pieces

Überblick
Produktbeschreibung
Produktparameter
Detaillierte Fotos
Unternehmensprofil
FAQ

Grundlegende Informationen.

Stil

Behoben

Elektrodenhub

Vertikal

Übertragung

Pneumatisch

Schweißpunktnummer

Mehrere

Typ

Besonders

Automatisch oder manuell

Beide

Aktuell

Wechselstrom

Drahttyp

Spulen oder Stangen

Min. Abstand

50mm

Transportpaket

auf Kundenwunsch

Spezifikation

Exportstandard

Warenzeichen

xinchang

Herkunft

Ningbo China

Produktionskapazität

100 Sätze/Jahr

Produktbeschreibung

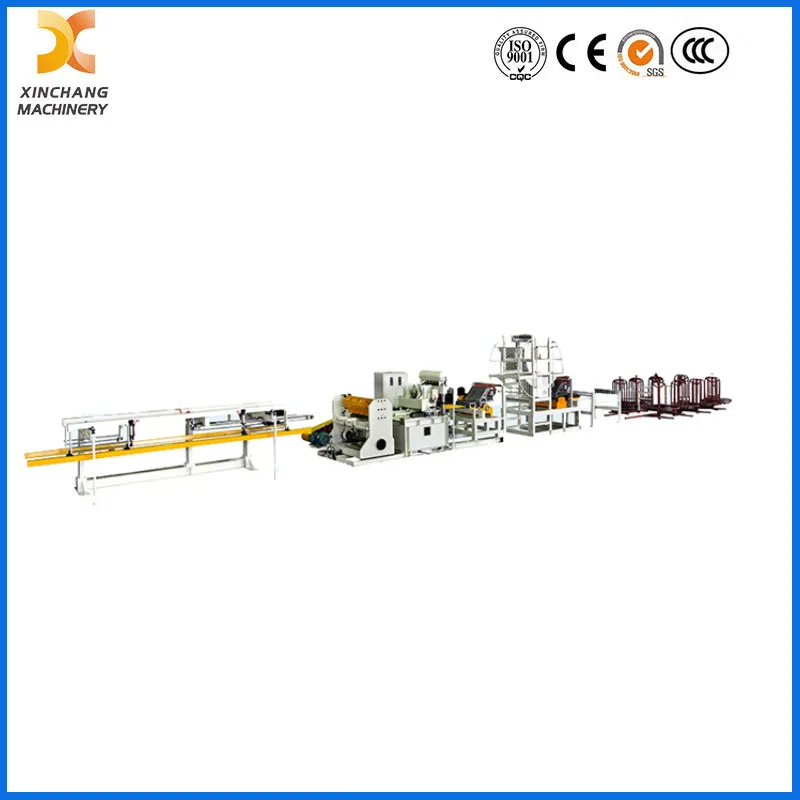

Spulendraht-Beton-Stahlgitter-Zaunschweißmaschine für die Verstärkung von Konstruktionen

Aufgrund seines einzigartigen strukturellen Designs kann dieses Produkt viele Probleme im Schweißprozess lösen, wie z. B. nicht vollständiges Schweißen, nicht fester Lötpunkt, ungleichmäßiger Schweißraum und mangelnde Diversität der Maschenweite usw.

Das einzigartige Führungs- und Positionierungsdesign der vertikalen Stange dieses Produkts spielt eine Führungs- und Positionierungsrolle für die vertikale Stange und erfüllt die Anforderungen verschiedener Größen (Abstand ≥ 50 mm, 50-faches) an Maschenschweißanforderungen und verwendet Walzen und Servomotoren als Schrittkraft, um den Maschenraum präzise zu steuern. (Der Schrittabstand kann je nach Schweißbedarf angepasst werden. Einstellbare Parameter). Es kann Hochgeschwindigkeitsschweißen erreichen und die jährliche Produktionskapazität verbessern.

Diese Ausrüstung besteht hauptsächlich aus einer Maschinenbasis, einer Vorrichtung zum Ausschneiden von Leitungsstangen, einer Vorrichtung zum Ziehen vertikaler Stangen, einem Schweißhost, einem elektrischen Steuerungssystem, einem Stromverteilerschrank, einem Kühlwassersystem, einem Gasquellensystem und einem Überwachungs- und Alarmsystem.

Maschinenbasis: Verwenden Sie für die Verbindung hochwertigen H-Profilstahl, um die Ebenheit der Maschinen zu gewährleisten und so die Maschinenpräzision und das elegante Erscheinungsbild sicherzustellen. Dickes Stahlblech, nicht leicht zu verformen

Vorrichtung zum Ausschneiden von Linienstäben: Die Vorrichtung zum Ausschneiden von Linienstäben ist in einen Lagersektor und einen automatischen Zuführsektor unterteilt. Der Lagerbereich dient zur Lagerung der Schnurstange und gewährleistet eine schnelle Produktion des Netzes sowie eine stabile Zufuhr der Schnur. Der automatische Zuführbereich nutzt eine vollautomatische Trenn- und Zuführform zur schnellen, geordneten und gleichmäßigen Verteilung an die Schweißelektroden, um eine Einzeltropfengenauigkeit zu erreichen, wodurch die manuelle Platzierung der Drähte entfällt und die vorherige Zeiteinsparung für die Platzierung der Drähte maximiert wird, um die Arbeitskosten zu senken.

Vorrichtung zum Ziehen vertikaler Stäbe: Das einzigartige Führungs- und Positionierungsdesign der Vorrichtung zum Ziehen vertikaler Stäbe dieses Produkts übernimmt eine Führungs- und Positionierungsfunktion für den vertikalen Stab und erfüllt eine Vielzahl von Größen (Abstand ≥ 50 mm, 50 Vielfache) von Maschenschweißanforderungen und verwendet Rolle und Servomotor als Schrittkraft, um den Maschenraum präzise zu steuern. (Der Schrittabstand kann je nach Schweißbedarf angepasst werden. Einstellbare Parameter). Es kann Hochgeschwindigkeitsschweißen erreichen und die jährliche Produktionskapazität verbessern.

Schweißhost: Der Schweißhost verwendet spezielle Widerstandstransformatoren und spezielle Zwangszylinder, um Hochgeschwindigkeitsschweißen, Schweißdruck- und Verbindungsfestigkeitsanforderungen sowie die Genauigkeit des Aktuators sicherzustellen. Es verfügt über eine hohe Anpassungsfähigkeit und Zuverlässigkeit an die Umwelt.

Elektrisches Steuerungssystem: Verwendet die programmierbare Steuerung Siemens PLC. Alle anderen Teile werden aus Japan importiert. Unter Verwendung eines einzigartigen elektrischen Betriebssystems mit einer Fehleralarmfunktion kann das Touchscreen-Display die Schweißparameter intuitiv erkennen und ist einfach und schnell zu bedienen. Dadurch reduzieren sich die Anforderungen an den Betreiber.

Kühlwassersystem: Unterteilt in Transformatorkühlung, Aufwärtselektrodenkühlung, Unterelektrodenkühlung und sonstige Kupferblockkühlung. Es erfolgt die Wasserverteilung per Durchflussmesser. Jeder Durchflussmesser kann individuell eingestellt werden, damit die Maschine normal und ohne Beschädigung funktioniert.

Gasquellensystem: Von SMC Japan importiert. Die Ausrüstung ist mit einem Luftprozessor ausgestattet, der zur Reinigung der Druckluft verwendet wird, und mit einem Schalldämpfer zur Geräuschreduzierung. Außerdem ist es mit einem Druckluftbehälter zur Stabilisierung des Luftdrucks ausgestattet.

Power supply	Three phase AC380V, +10%~-10%;
Duty cycle	20%
Rated Power Input	14X100kVA
Secondary no-load voltage	8V
Max. Short Current	32KA
Air pressure	0.4-0.8MPa
Coolant pressure	0.3MPa
Coolant flow	80-100L/Min
Coolant temperature	0≤ 30º C
Max Welding speed	60- 90row/min
Max mesh width	3000mm
Min. Spacing	50mm
Wire diameter of power cable(copper cable)	≥ 150mm2
Wire diameter of grounding cable(copper cable)	≥ 75mm2
Air switch capacity	900A
Water inlet and outlet diameter	G1½
Air Inlet diameter	φ 50mm
Welding machine main part weight	11000kg
Dimensions	55m× 7m× 5m

Spulendraht-Beton-Stahlgitter-Zaunschweißmaschine für die Verstärkung von Konstruktionen

Wir, Ningbo Xin Chang Machinery Co., Ltd., sind ein professioneller Entwickler und Hersteller von Reibschweißmaschinen, Widerstandsschweißmaschinen und Wärmetauschergeräten. Unsere Fabrik ist seit mehr als 20 Jahren in dieser Branche tätig, wir haben mehr als 10 leitende Mechanik- und Elektrospezialisten und insgesamt mehr als 200 Mitarbeiter. Unsere Maschine ist in China berühmt. Wir verfügen über CCC-, ISO9001- und CE-Zertifikate.

Im Laufe der Jahre haben wir so viele Maschinen in 30 und mehr Länder exportiert, darunter Frankreich, Spanien, Polen, Russland, Indonesien, Vietnam, Pakistan, Indien, Mexiko, Ägypten usw.

Unsere Hauptprodukte sind Wärmetauschergeräte, Reibschweißmaschinen, Punktschweißmaschinen, Buckelschweißmaschinen, Stumpfschweißmaschinen, Nahtschweißmaschinen, Mehrkopfschweißmaschinen für Drahtgeflechte und verschiedene andere Spezialschweißmaschinen für Metallverbindungen in verschiedenen Branchen.

Wir halten uns stets an den Managementgedanken „Integrität, Beruf, Innovation und Win-Win-Situation“, um Xin Chang zu einem vertrauenswürdigen Unternehmen unserer Kunden zu machen. Gute Produktqualität, perfekter After-Sales-Service und professioneller technischer Support sorgen dafür, dass Kunden sich ohne Reue und sorgenfreie Nutzung entscheiden.
Spulendraht-Beton-Stahlgitter-Zaunschweißmaschine für die Verstärkung von Konstruktionen
