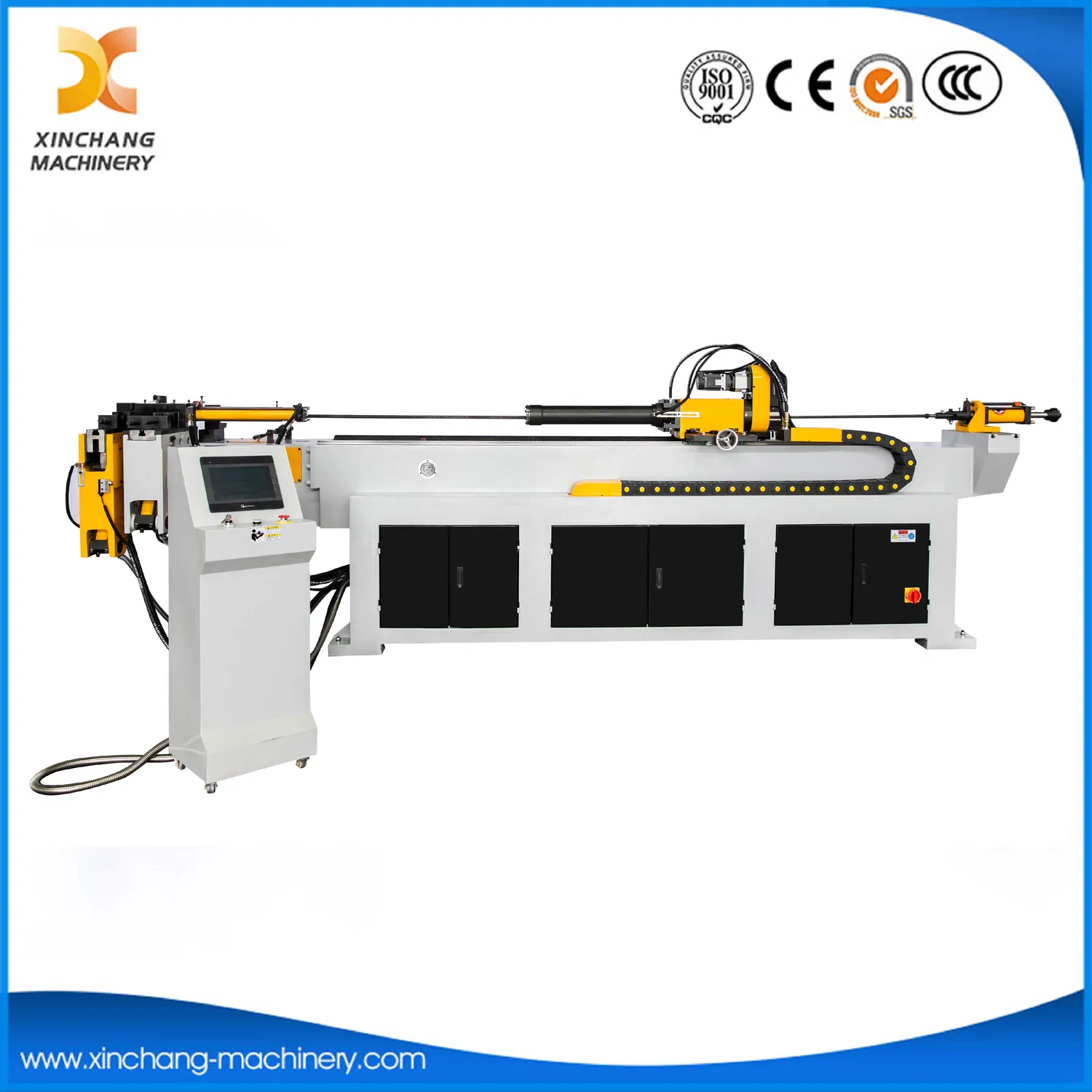

CNC-3D-Rohrbiegemaschine für Kupferrohre, Aluminiumrohre, Stahlrohre
Dieses professionelle Rohrbearbeitungsgerät mit offizieller Bezeichnung CNC-3D-Rohrbiegemaschine ist perfekt kompatibel mit Kupferrohren, Aluminiumrohren, Stahlrohren und verschiedenen Metallrohrmaterialien.
Ausgestattet mit einem ausgereiften intelligenten CNC-Steuerungssystem unterstützt das Gerät die Bearbeitung voreingestellter Programmparameter und ermöglicht so automatische Zuführung, Positionierung, Klemmung und integrierte Biegevorgänge. Als praktische 3D-Rohrbiegemaschine führt sie das räumliche Biegen in mehreren Winkeln und auf mehreren Ebenen stabil durch, ohne Rohrverformung, Faltenbildung oder Rissbildung, wodurch die Ausbeute des Endprodukts erheblich optimiert wird.
Dank der optimierten Servoantriebsstruktur bietet diese CNC-Mehrachsen-Rohrbiegeanlage eine stabile Betriebsleistung und schnelle Reaktionsgeschwindigkeit, wodurch der Bearbeitungszyklus effektiv verkürzt und die Gesamtproduktionseffizienz gesteigert wird. Ob für die standardisierte Massenproduktion oder die kundenspezifische komplexe Rohrformung, es zeigt eine hervorragende Anpassungsfähigkeit.
Mit einem strengen mechanischen Strukturdesign und feiner Montagetechnologie fungiert es als zuverlässige Präzisions-3D-Profilbiegemaschine, um eine gleichbleibende Biegemaßgenauigkeit für einen langfristigen Dauerbetrieb aufrechtzuerhalten. Einfache Bedienung und einfache Wartung reduzieren den Arbeitsaufwand und die späteren Nutzungskosten weiter und sind eine ideale Kernbearbeitungsausrüstung für moderne Rohrbearbeitungswerkstätten.
Maschinendaten:
| |
Item |
Index |
| 1 |
Machine type |
DW38CNC
|
| 2 |
Min bending R for carbon pipe is:1.5D
|
Ø50X 2.5t
|
| 3 |
Min bending R for s.s pipe is 1.5D
|
Ø44X 2.1t
|
| 4 |
Availability Length of bending pipe
|
2500mm
|
| 5 |
Bending R
|
5-115mm
|
| 6 |
Max angle for bending
|
190°
|
| 7 |
Bending process for every pipe
|
32 |
| 8 |
Working rate
|
Bend rate
|
Ma×45°/sec
|
| 9 |
Rotary rate
|
Ma×280°/sec
|
| 10 |
Feeding rate
|
Ma×900mm/sec
|
| 11 |
Working accuracy
|
Bend angle
|
±1°
|
| 12 |
Rotary angle
|
±0.1°
|
| 13 |
Feeding length
|
±0.1mm
|
| 14 |
Watt of oil press electrical machine
|
14mpa
|
| 15 |
Information inputting method
|
Axis (Y,B,C)
|
| 16 |
Bending method
|
1.Servo 2.Hydraulic
|
| 17 |
Max bending group
|
2000 |
| 18 |
Power of rotary Servo motor
|
750W |
| 19 |
Power of feeding Servo motor
|
1000 W
|
| 20 |
Electrical motor power
|
5.5kw |
| 21 |
Weight |
1800kg |
| 22 |
Size L W H(MM) 2A1S |
4200X900X1200 |
|
Remark:The Max length of mandrel of pipe bending machine can according to customers requirement.
|
| Project Name |
Model |
Brand |
|
Air switch
|
NSD-100,EA9N3D32
|
Schneider
|
|
Ac contactor
|
D3510
|
Schneider
|
|
Thermal relay
|
D0910
|
Schneider
|
|
Transformer
|
SG-5000VA
|
JiuChuan
|
|
Switch power
|
S-200-24
|
Meanwell
|
|
Servo electric system
|
SGDM -750W
|
Mitsubishi
|
|
SGDM-1000W
|
|
PLC (CPU)
|
CP/H-Y20DT-D
|
Mitsubishi
|
|
Touch screen
|
MT510T
|
Weinview
|
|
Approach switch
|
E2A-TL5
|
Schneider
|
|
Relay
|
MY2NJ
|
Schneider
|
Präsentation des fertigen Produkts
