Automatische Laminier- und Schermaschine für Schmelzklebstofffolien
Ausrüstungsfunktion Diese Produktionslinie kann die Funktionen der automatischen Laminierung, des automatischen Aufklebens von doppelseitigem Klebeband, des automatischen Stanzens und des automatischen Schneidens der Aluminiumplatte des Kühlschrankverdampfers realisieren.

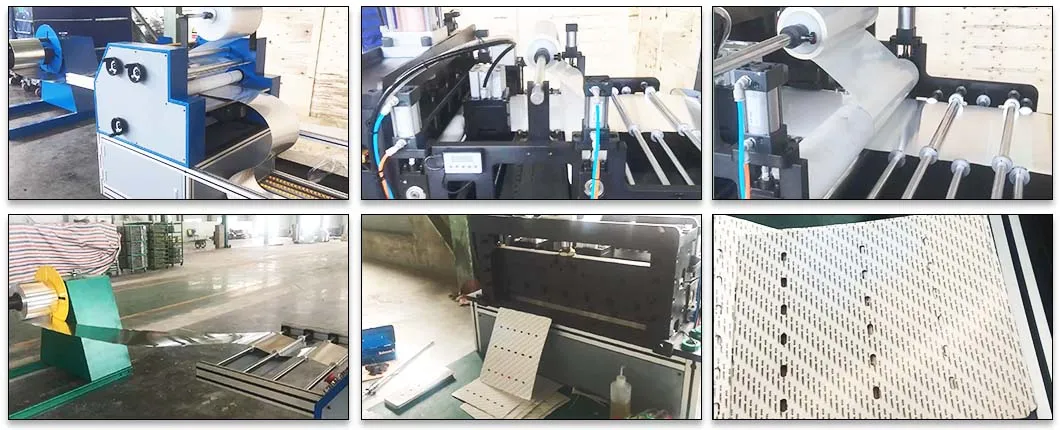

Die Maschine besteht aus fünf Teilen: nicht angetriebener Abwickelmaschine, Laminiermaschine, automatischem doppelseitigem Klebeband, numerisch gesteuertem Zuführmechanismus und Stanzmechanismus.
Der Laminierteil der Aluminiumplatte wird von 2 Paar Heizwalzen + Bandwalzen angetrieben. Das erstere Paar wird durch die obere Walze erhitzt, die untere Walze ist die Bandwalze, und die Vorderseite der Aluminiumplatte wird vorgewärmt, und das letztere Paar heizt die untere Walze und die obere Walze ist die Bandwalze. Der Schmelzklebstofffilm wird unter der doppelten Wirkung von Druck und Erwärmung mit der Aluminiumplatte verbunden. Der elektrische Heizstab verwendet einen elektrischen Heizstab mit Lamellen aus Edelstahl.
Der Stanzteil umfasst einen Stanzmechanismus für abgerundete Ecken und einen Schermechanismus, mit dem das Stanzen abgerundeter Ecken und das Schneiden von Aluminiumplatten realisiert werden kann. Der Stanzmechanismus für abgerundete Ecken ist in zwei Sätze von Anfasmatrizen unterteilt. Es kann entsprechend der unterschiedlichen Breite der Aluminiumplatte angepasst werden. Beim Einstellen kann die Bewegungsstrecke über das digitale Anzeigelineal angezeigt werden.
Der Leimschneidteil übernimmt die Messung der gesamten Servolänge. Nutzen Sie die Touchscreen-Interaktion. Die Produktspezifikation (Länge) kann ohne Ausfallzeit geändert werden, ohne dass die Aluminiumspule ausgetauscht werden muss. Die Ausbeute ist gleichwertig. Wichtige Parameter und Teilemarke
| No |
Item |
|
Remark |
| 1 |
Lamination speed |
3 meter/min |
|
| 2 |
Max Al. Plate width |
600mm |
|
| 3 |
Inner hole Dia of Al coil |
150-220mm |
|
| 4 |
Dimension accuracy |
±0.3mm |
|
| 5 |
Air pressure |
0.6-0.8 Mpa |
| 6 |
Rated output power |
5.5KW |
|
| 7 |
Overall size |
10x1.2x1.6 m |
|
| 8 |
Total weight |
1400 kg |
|
| 9 |
Transmission Mechanism |
Motor: Chengbang gear reducer motor;
Frequency conversion: Delta/Mitsubishi
Temperature controller: Omron |
|
| 10 |
Control system |
PLC: Mitsubishi;
Servo motor: Mitsubishi/Delta/Mitsubishi |
| 11 |
Low -volt parts |
Chint/Delixi |
|
| 12 |
Pneumatic parts |
Airtac |
|
| 13 |
Voltage |
380V 50HZ, 3phase 4 cables |
|

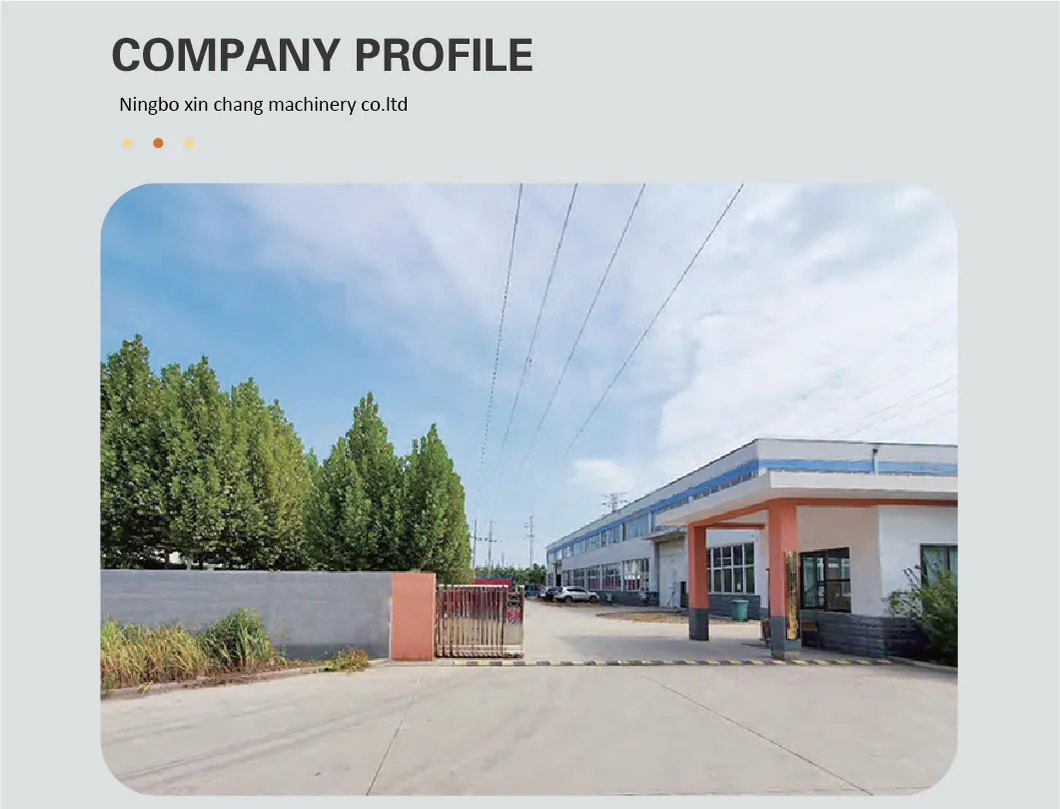

Wir, Ningbo Xin Chang Machinery Co., Ltd., sind ein professioneller Entwickler und Hersteller von Reibschweißmaschinen, Widerstandsschweißmaschinen und Wärmetauschergeräten. Unsere Fabrik ist seit mehr als 20 Jahren in dieser Branche tätig, wir haben mehr als 10 leitende Mechanik- und Elektrospezialisten und insgesamt mehr als 200 Mitarbeiter. Unsere Maschine ist in China berühmt. Wir verfügen über CCC-, ISO9001- und CE-Zertifikate.
Im Laufe der Jahre haben wir so viele Maschinen in 30 und mehr Länder exportiert, darunter Frankreich, Spanien, Polen, Russland, Indonesien, Vietnam, Pakistan, Indien, Mexiko, Ägypten usw.

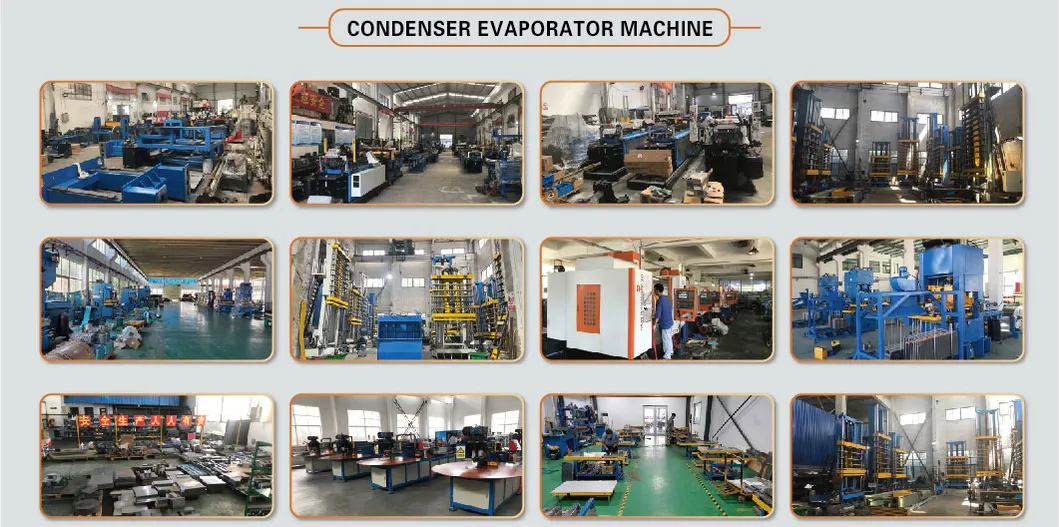

Unsere Hauptprodukte sind Wärmetauschergeräte, Reibschweißmaschinen, Punktschweißmaschinen, Buckelschweißmaschinen, Stumpfschweißmaschinen, Nahtschweißmaschinen, Mehrkopfschweißmaschinen für Drahtgeflechte und verschiedene andere Spezialschweißmaschinen für Metallverbindungen in verschiedenen Branchen.
Wir halten uns stets an den Managementgedanken „Integrität, Beruf, Innovation und Win-Win-Situation“, um Xin Chang zu einem vertrauenswürdigen Unternehmen unserer Kunden zu machen. Gute Produktqualität, perfekter After-Sales-Service und professioneller technischer Support sorgen dafür, dass Kunden sich ohne Reue und sorgenfreie Nutzung entscheiden.
