Automatischer Rohraufweiter mit Lamelleneinfügung in mehreren Größen

Minimum der Bestellmenge:1 Piece/Pieces

Produkteigenschaften
Lieferfähigkeit & Zusatzinformationen
Verpackung & Lieferung

Produkteigenschaften

Marke: xinchang

Power Source: Hydraulic Pressure

Feature: Automatisierung

Zertifizierung: CCC, ISO9001

Garantie: 12 Monate

Angepasst: Angepasst

Advantage: Automatic and High Speed

Bedingung: Neu

Bending Mode: by Servo Motors

Stroke Setting Model: by Servo Motors

Pitch Of Holes: 38.1 mm

Pitch Of Rows: 22 mm

Transport Package: Wooden Case

Trademark: xinchang

Origin: China

Produktionskapazität: 20 Set/Month

Anpassung: Available

Type: Hydraulic Machine

Forging Forming Method: Mold Forging

Lieferfähigkeit & Zusatzinformationen

Unterstützung über: 20 Set/Month

Verpackung & Lieferung

Verkaufseinheiten:

Piece/Pieces



Produktionslinie für hydraulische Stanzrippen zum Einsetzen von Rohrexpandern für Austauscher



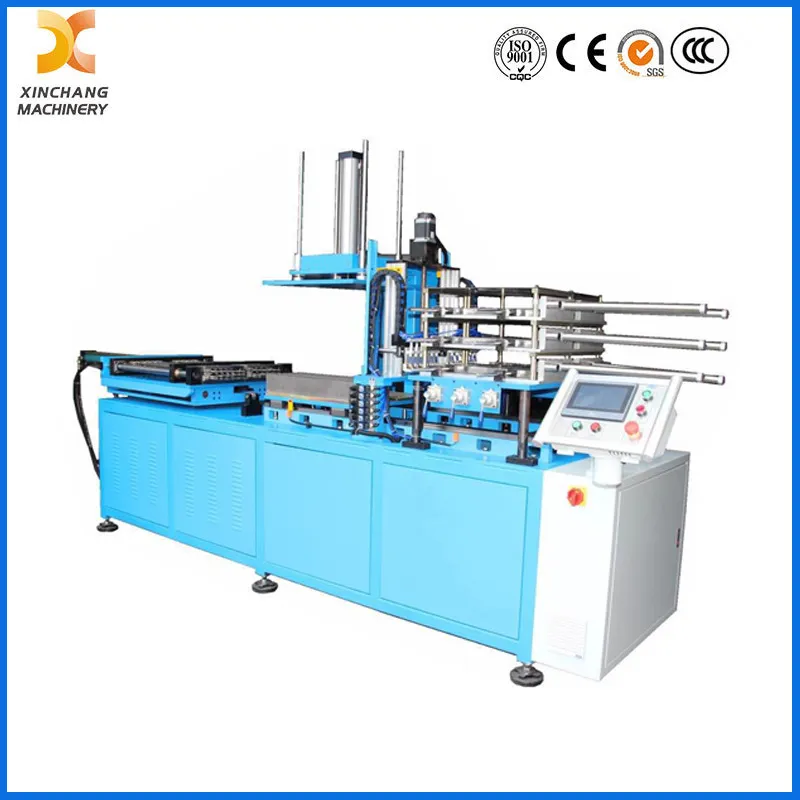

Automatischer Rohraufweiter mit Lamelleneinfügung in mehreren Größen

Anwendung:
Diese Industrie-Spezialmaschine dient zur Herstellung von Wärmetauschern für Kühlschränke. Im Gegensatz zu anderen Modellen erfolgt der Betrieb automatisch: Ein Servomotor und ein Saugnapf wählen die Flossen automatisch aus und setzen sie ein. Durch die hydraulische Stanzung werden die Aluminiumrohre und die Lamellen eng zusammengefügt, um die Effizienz des Wärmetauschers zu maximieren.

Wichtigste technische Parameter:

Sheet-punching capacity	100mm~600 mm
Aluminum pipe diameter	Ф8mm
Number of exchanger rows	2 rows (sheet width 50mm, 60mm)/3 rows (sheet width 75mm)
Number of holes on each row	10
Pitch of holes	38.1 mm
Pitch of rows	22 mm
Sheet-punching method	hydraulic sheet-punching
Sheet-punching speed	400MM/S, return stroke 400MM/S
Oil pump model	VPVC-F40-A2-02
Oil pump motor	5HP 4P
Control power supply	24V
Hydraulic system pressure	5~7mpa
Air source pressure	0.5~0.7mpa (in order to ensure steady pressure, the equipment is equipped with independent supercharging system)
Operating speed	≈1-2s/sheet (excluding sheet feeding)
Dimensions	10,000mm(length) ×1,200mm(width) ×1,500mm (height)
Total weight	≈1.5 tons(t)
Fins width	50mm; 60mm; 75mm (can be processed in the same equipment).
