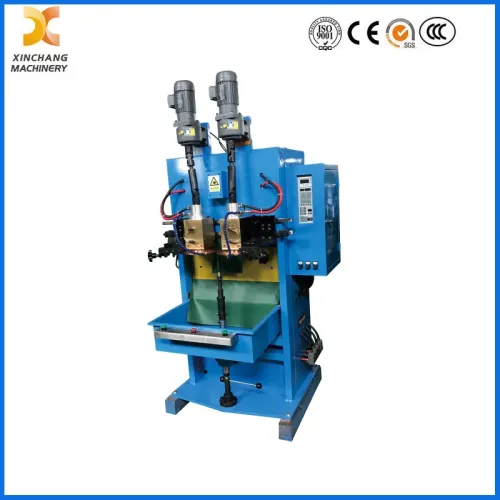

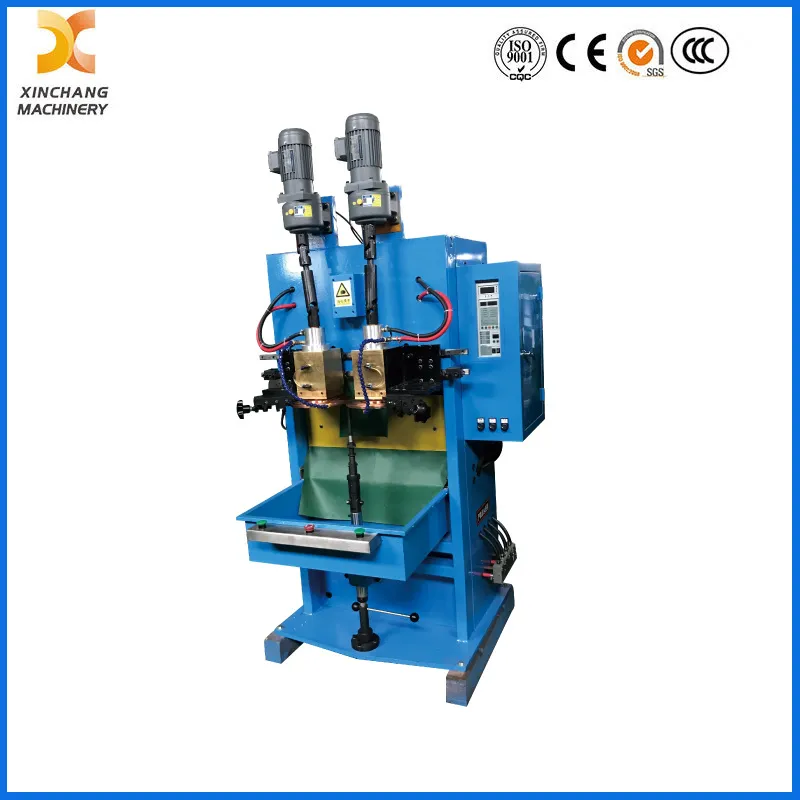

Automatische Widerstandsnahtschweißmaschine für Stoßdämpfer
Einstufung:
Je nach Stromquelle: Wechselstrom und Wechselrichter-Gleichstrom
Je nach Schweißradrichtung: Horizontal und längs
Gemäß Qualitätsstufe: Top-Qualität und einfacher Typ
Dieses automatisierte Nahtschweißsystem deckt verschiedene Klassifizierungsstandards ab, um unterschiedlichen Produktionsanforderungen gerecht zu werden.
Merkmale:
1. Verwenden Sie einen 3-Phasen-Motor mit variabler Frequenz, durchschnittlicher Schweißgeschwindigkeit, einfacher Einstellung und Stabilität.
2. Die Schweißkreisschleife erfolgt mittels interner Wasserkühlung, das Schweißrad (Elektrode) erfolgt mittels externer Wasserkühlung.
3. Die Teile der elektrischen Leitung, die sich am Nahtschweißgerät drehen, sind so konzipiert, dass sie in eine eingebettete Silberbuchsenstruktur eingebettet sind. Die Basis der elektrischen Leitung wird mit hermetischem Öl geschmiert und mit Wasser abgekühlt, damit sich die Silberbuchsen flexibel drehen und nicht blockieren.
Maschine besteht aus:
1. Maschinenkörper: Verwenden Sie eine vertikale Verstärkungsstruktur und verwenden Sie zum Schweißen eine hochwertige Stahlplatte
2. Transformator: Zum Stapeln werden Silikonfolien mit einer Durchlässigkeit von 15.000 Gauss verwendet. Im Inneren befindet sich Kühlwasser, das einen Vollkupferlegierungskern verwendet, die Impedanz reduziert, die Leistungsausnutzung verbessert, einen Arbeitszyklus von 50 % gewährleistet, um die Anforderungen an lange Schweißzeiten zu erfüllen, und eine große Ausgangsleistung. Die Nutzungsdauer ist länger, der Lärm ist geringer, die Struktur ist kompakter und vernünftiger.
3.Solenoid: Aus Taiwan, hohe Geschwindigkeit und Qualität
4.Zylinder: Verwenden Sie ein hochpräzises, reibungsarmes hartes Material, das aus Duraluminium besteht, ohne Rost, geringere Reibung, geringere Geräusche und eine schnellere Druckerhöhung, wodurch die Schweißspritzer reduziert werden.
5.Schweißräder: Mit CuCrZr-Materialien, sehr reibungsarm. Durch Wasserkühlung längere Lebensdauer.
6.Schalter
7. Luftquellenprozessor
8. Elektrische Leitungsbasis – silberne Buchsenstruktur
9.Controller: Chinesische Top-Marke, von Sunke
10.Motor: Mitsubishi Japan
11.Kühlwassersystem
12.Druckluftsystem
13.Überwachungs- und Alarmsystem
Alle oben genannten Funktionskonfigurationen unterstützen perfekt den stabilen Betrieb der Nahtschweißmaschine mit hervorragender Leistung und langfristiger Betriebszuverlässigkeit.
| Model |
FN-80-H(L) |
FN-100-H(L) |
FN-160-H(L) |
| Rated capacity |
KVA |
80 |
100 |
160 |
| Primary voltage |
V/PHASE |
380/1 |
380/1 |
380/1 |
| Frequency |
HZ |
50 |
50 |
50 |
| Max. short circuit current |
KA |
26 |
30 |
40 |
| Electrode stoke |
mm |
100 |
100 |
100 |
| Welding speed |
m/min |
0.7-3.9 |
0.7-3.9 |
0.7-3.9 |
| Electrode pressure |
N |
6000 |
6000 |
7800 |
| Welding capacity(low carbon steel) |
mm |
1.2+1.2 |
1.5+1.5 |
2.0+2.0 |
| Voltage of motor |
V/PHASE |
380/3 |
380/3 |
380/3 |
| Power of motor |
W |
550 |
750 |
750 |
| Cooling water flux |
L/min |
8 |
8 |
10 |
| weight |
Kg |
380 |
510 |
630 |
