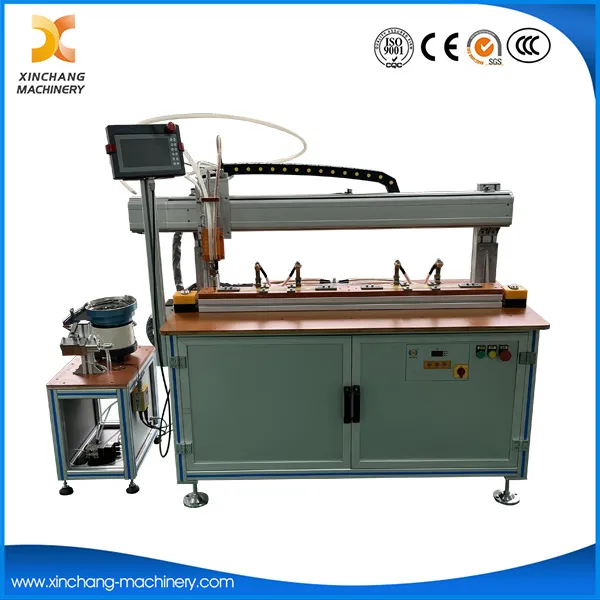

Das Schweißgerät dient zum Schweißen von Bolzen an der Spachtelplatte und sein Produktanwendungsbereich:
Produktspezifikationen: X: 1000, Z: 50 mm. Dieses Bolzenschweißgerät verwendet Energiespeicherkondensatoren zum Laden und Entladen, zeichnet sich durch eine hohe Schweißgeschwindigkeit aus und ermöglicht einen schnellen Ausgleich und Druckaufbau im Entlademoment. Angetrieben von einer Gleichstrom-Schweißquelle erzeugt es wenig Spritzer, liefert zuverlässige Qualität und erzeugt ästhetisch ansprechende Schweißnähte.
Ausgestattet mit einem schnell reagierenden Schweißzylinder (max. Hub: 50 mm) zeichnet sich diese automatische Bolzenschweißmaschine durch hohe Effizienz, Stabilität, Zuverlässigkeit sowie sofortige Kompensation und Druckbeaufschlagung aus.
Um die Gesamtleistung der Ausrüstung und die Schweißqualität zu gewährleisten, stammen alle Schlüsselkomponenten dieser Kellen-Bolzenschweißmaschine von renommierten Marken, zeichnen sich durch höchste Zuverlässigkeit aus und sind exklusives Zubehör für Bolzenschweißsysteme.
Die Umrisszeichnung der Maschine sieht wie folgt aus
Hauptkomposition
Die Ausrüstung besteht hauptsächlich aus: 1, Rahmen; 2, Schweißstromquelle; 3, Trenntransformator; 4, X, Z zweiachsiges Modul; 5, CNC-Bolzenschweißpistole; 6, sechsachsige Bewegungskarte, 7, automatischer Bolzenzuführmechanismus, 8, mehrere Hauptkomponenten wie Zylinder und Sensoren.
Schlüsselparameter
| 1 |
Model |
HB-1000 |
| 2 |
Rated volts |
220V± 15% 50HZ |
| 3 |
Rated power |
3KVA |
| 4 |
Air pressure(Mpa) |
0.6-0.8 |
| 5 |
Insulation grade |
F |
| 6 |
Welding cylinder stroke(mm) |
50 |
| 7 |
Ajustment range of Volts(V) |
40-180 |
| No. |
Name |
Model |
QTY |
Origin |
| 1 |
Machine frame |
1425X700X1250 |
1 |
Self-made |
| 2 |
Motion control device |
HT-AA1-1A |
1 |
TRIO,UK |
| 3 |
Air cylinder of slider |
SMC16-50 |
1 |
JAPAN |
| 4 |
Motion module |
1000 |
1 |
HIWIN |
| 5 |
Welding gun |
HB-002 |
1 |
Self-made |
| 7 |
Welder |
HB-5000 |
1 |
|
| 8 |
Servo motor |
750W |
1 |
Tama Kawa, Japan |
| 9 |
HMI |
AHT00058 |
1 |
WEINVIEW |
| 10 |
Driver |
400 |
1 |
INVT |
| 11 |
Postioning die |
|
2 |
Self-made |
| 12 |
Stud feeding device |
M4X6 |
1 |
Self-made |
| 13 |
Frame of stud feeding |
500X300X650 |
1 |
Self-made |
