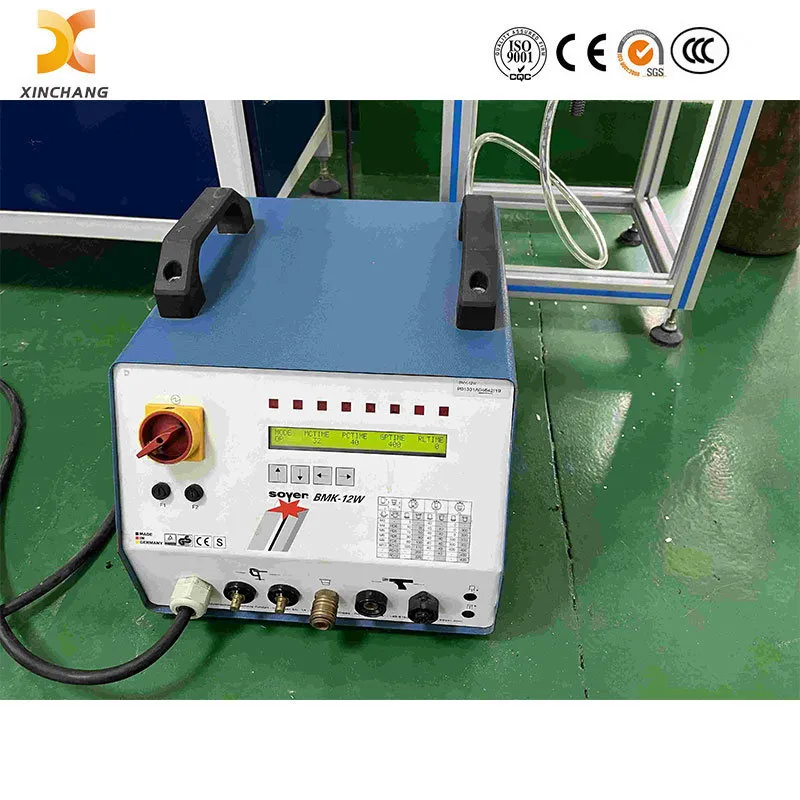

Dieses Gerät dient als professioneller automatischer Bolzenschweißer für Kochgeschirr und ist für Aluminiumpfannen mit einem Durchmesser von 100 mm bis 500 mm konzipiert. Es nutzt das aus Deutschland importierte Lichtbogen-Bolzenschweißgerät Soyer BMK-12W und funktioniert perfekt als spezielle Antihaft-Bolzenschweißmaschine, die sowohl für Einzelohr- als auch für Doppelohr-Schweißaufgaben geeignet ist. Durch den bequemen Komponentenaustausch wechselt es nahtlos zwischen manuellem Schweißen und automatischem Schweißmodus und ermöglicht so einen flexiblen Betrieb als leistungsstarkes automatisches Bolzenschweißgerät.
Der Arbeitsablauf umfasst manuelles Laden, Laser-Querpositionierung für die Logo-Markierung und optionale Laserreinigung zum Entfernen von Oberflächenfarbe oder Flecken. Es unterstützt die Zuführung von Vibrationsscheiben, automatisches Lichtbogenschweißen, manuelle Drehmomentprüfung und manuelles Entladen. Das Schweißverfahren erfordert spezielle Schlitzlichtbogenschweißbolzen und 99,999 % reines Argon als Schutzgas während des gesamten Betriebs.
Die Gerätestruktur besteht aus zwei Kernabschnitten: Die Vibrationsscheibe auf der linken Seite befördert Materialien automatisch zum Schweißbrennerkopf, wobei die vertikale Höhe zur Anpassung an unterschiedliche Pfannenschweißabmessungen einstellbar ist; Die rechte Vorrichtungs- und Steuereinheit verfügt über eine Links-Rechts-Schwenkfunktion zur Feinabstimmung der Schweißwinkel, wodurch Winkelmängel bei der Bearbeitung effektiv ausgeglichen werden.
Schweißprozess
Schweißmuster: Sowohl Ohrschnallen als auch Pfannenkörper sind aus einer Aluminiumlegierung gefertigt, wobei die Pfannenspezifikationen 100 mm bis 500 mm abdecken.
Schweißanforderung: Torsionswiderstand nach dem Schweißen ≥15 N/M
Stromversorgungsparameter
| Input Voltage and Phase Number |
Three phase, 380V ± 10%, 3 phase |
| Rated frequency |
50/60HZ |
| Input Power |
200VA |
| Input Current |
0.3 A / phase |
| Instantaneous current |
3 × 400V AC 60A / phase |
| Rated power |
8kVA |
| Open circuit voltage |
76V |
| Insulation grade |
IP21 |
| Protect air flow |
4-5 L/min |
| size |
360mm×325mm×500mm ( W×H×D ) |
| weight |
48KG |
| colour |
RAL 5009 Sky Blue |
| Cable length |
High flexible cable(standard) of 5 M each for welding gun, ground line and control line |
| Item |
parameter |
| welding torch |
PH-3N |
| Welding current |
800A |
| Welding time |
1-1000 milliseconds |
| Arc initiation time |
0.2-2 seconds |
| Protection time |
0.2-2 seconds |
| Short period arc initiation time |
1-200 milliseconds |
| Welding speed |
15-30 studs/min |
| material |
Industrial aluminium profiles 60x60 |
| size |
800x800x680mm |
| worktable |
aluminium sheet |
