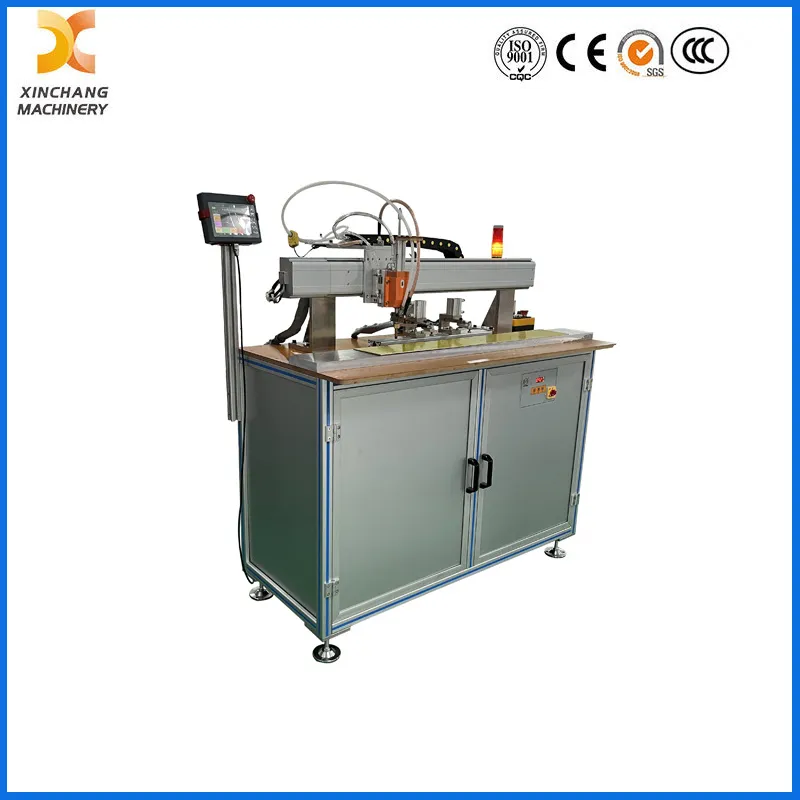

Diese automatische Bolzenschweißmaschine ist zum Schweißen von Bolzen auf der Kellenplatte konzipiert. Als professionelle Kellenbolzenschweißmaschine ist ihr Produktanwendungsbereich wie folgt:
Produktspezifikationen: X: 1000, Z: 50 mm. Dieses Bolzenschweißgerät nutzt das Laden und Entladen von Energiespeicherkondensatoren und zeichnet sich durch eine schnelle Schweißgeschwindigkeit sowie schnelle Kompensation und Druckbeaufschlagung im Moment der Entladung aus. Ausgestattet mit einer Gleichstrom-Schweißstromquelle erzeugt es beim Schweißen kleine Spritzer und sorgt so für zuverlässige Qualität und ästhetisch ansprechende Schweißverbindungen.
Schnellschweißzylinder mit einem maximalen Hub von 50 mm, der hohe Effizienz, Stabilität, Zuverlässigkeit, sofortigen Ausgleich und Druck bietet.
Um die Gesamtleistung der Ausrüstung und die Schweißqualität zu gewährleisten, stammen alle wichtigen Originalkomponenten von bekannten Marken, zeichnen sich durch hohe Qualität und Zuverlässigkeit aus und sind spezielles Zubehör für Bolzenschweißmaschinen für Kellen.
Die Umrisszeichnung der Maschine sieht wie folgt aus.
Hauptkomposition
Die Ausrüstung besteht hauptsächlich aus: 1, Rahmen; 2, Schweißstromquelle; 3, Trenntransformator; 4, X, Z zweiachsiges Modul; 5, CNC-Bolzenschweißpistole; 6, sechsachsige Bewegungskarte, 7, automatischer Bolzenzuführmechanismus, 8, mehrere Hauptkomponenten wie Zylinder und Sensoren.
| 1 |
Model |
HB-1000 |
| 2 |
Rated volts |
220V± 15% 50HZ |
| 3 |
Rated power |
3KVA |
| 4 |
Air pressure(Mpa) |
0.6-0.8 |
| 5 |
Insulation grade |
F |
| 6 |
Welding cylinder stroke(mm) |
50 |
| 7 |
Ajustment range of Volts(V) |
40-180 |
| No. |
Name |
Model |
QTY |
Origin |
| 1 |
Machine frame |
1425X700X1250 |
1 |
Self-made |
| 2 |
Motion control device |
HT-AA1-1A |
1 |
TRIO,UK |
| 3 |
Air cylinder of slider |
SMC16-50 |
1 |
JAPAN |
| 4 |
Motion module |
1000 |
1 |
HIWIN |
| 5 |
Welding gun |
HB-002 |
1 |
Self-made |
| 7 |
Welder |
HB-5000 |
1 |
|
| 8 |
Servo motor |
750W |
1 |
Tama Kawa, Japan |
| 9 |
HMI |
AHT00058 |
1 |
WEINVIEW |
| 10 |
Driver |
400 |
1 |
INVT |
| 11 |
Postioning die |
|
2 |
Self-made |
| 12 |
Stud feeding device |
M4X6 |
1 |
Self-made |
| 13 |
Frame of stud feeding |
500X300X650 |
1 |
Self-made |
