1. Anwendungsbereich:
Teilespezifikation
Eignet sich für eine Vielzahl von rechteckigen Drahtprodukten
Drahtdurchmesser: 2–6 mm
Die Sollbruchstelle befindet sich in der Mitte der Längskanten.

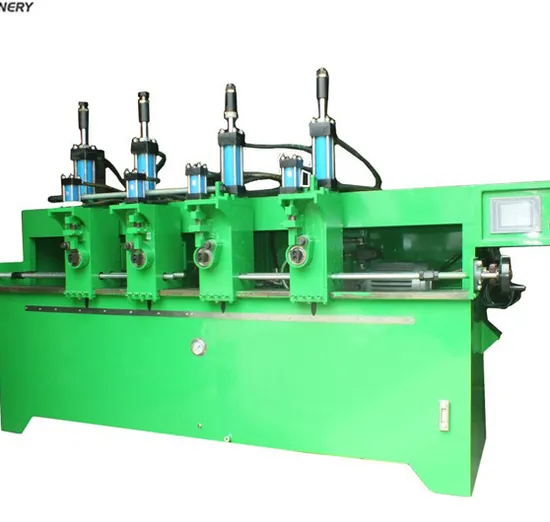

2. Maschinenbeschreibung:
Es verfügt über einen Touchscreen, eine SPS-Steuerung und eine Richt- und Schneidvorrichtung.
Von der Spule über das Richten bis hin zum Biegen eines Drahtes nach dem anderen bis hin zum Vorschneiden eines nach dem anderen.
Hohe Qualität und Genauigkeit, einfache Bedienung. Bewegung durch Hydraulikzylinder.
3. Arbeitsablauf:
Spulendrähte auf den Spulenlader legen, abwickeln, richten, biegen, vorschneiden und ein Produkt fertigstellen.
1, Hauptparameter
| Motor of hydraulic |
5.5HP-4KW |
| Servo motor |
3HP-2kw |
| Oil pump |
PV2R1-25-210 |
| Machine structure |
Vertical type |
| Machine usage voltage and Hz |
220V&50HZ (can be customized as per needs) |
| Machine tolerance |
±0.5mm |
| Item NO. |
Part name |
Brand |
Origin |
Qty |
Model |
| 1 |
Hydraulic cylinder |
Yifang |
China |
2pcs |
|
| 2 |
Servo motor |
Dongyuan |
Taiwan |
1 |
JSMA-MB20ABK01 |
| 3 |
Transformer |
Tianzheng |
China |
1 |
2kw |
| 2 |
Oil pump |
Kaisi |
China |
1pcs |
PV2R1-25-210 |
| 3 |
Hydraulic motor |
Sanye |
China |
1pcs |
4kw |
| 4 |
Solinoid valves |
Shentian |
China |
2pcs |
DG03-3C6(3C2)
AC 220V |
| 5 |
Relay |
IDEC |
Japan |
8pcs |
AC-24V |
| 6 |
Spill valves |
Daqing |
Taiwan of China |
1pcs |
RV-04 |
| 7 |
Touch screen |
Xiankong |
China |
1 |
7inchs |
| 8 |
PLC |
Dongyuan |
Taiwan of China |
1 |
TP03-30MR |
Wir, Ningbo Xin Chang Machinery Co., Ltd., sind ein professioneller Entwickler und Hersteller von Reibschweißmaschinen, Widerstandsschweißmaschinen und Wärmetauschergeräten. Unsere Fabrik ist seit mehr als 20 Jahren in dieser Branche tätig, wir haben mehr als 10 leitende Mechanik- und Elektrospezialisten und insgesamt mehr als 200 Mitarbeiter. Unsere Maschine ist in China berühmt. Wir verfügen über CCC-, ISO9001- und CE-Zertifikate.
Im Laufe der Jahre haben wir so viele Maschinen in 30 und mehr Länder exportiert, darunter Frankreich, Spanien, Polen, Russland, Indonesien, Vietnam, Pakistan, Indien, Mexiko, Ägypten usw.
Unsere Hauptprodukte sind Wärmetauschergeräte, Reibschweißmaschinen, Punktschweißmaschinen, Buckelschweißmaschinen, Stumpfschweißmaschinen, Nahtschweißmaschinen, Mehrkopfschweißmaschinen für Drahtgeflechte und verschiedene andere Spezialschweißmaschinen für Metallverbindungen in verschiedenen Branchen.
Wir halten uns stets an den Managementgedanken „Integrität, Beruf, Innovation und Win-Win-Situation“, um Xin Chang zu einem vertrauenswürdigen Unternehmen unserer Kunden zu machen. Gute Produktqualität, perfekter After-Sales-Service und professioneller technischer Support sorgen dafür, dass Kunden sich ohne Reue und sorgenfreie Nutzung entscheiden.
